電路板通孔技術和SMT貼片之間的主要區別

2019-08-28 瀏覽：902

　　如今，表面貼裝技術(SMT)組裝是首選方法。使用SMT，元件通過PCB表面頂部的連接引腳(無引腳突出)連接到主板上，焊接接頭。這個過程不僅可以產生更小的最終產品，而且通常成本更低，并且可以更快地完成。

　　SMT用于各種類型; 筆記本電腦，智能手機，電視機和大多數現代電氣產品都需要這一過程，以確保它們保持其時尚簡約的設計。

　　如果我們看一下通孔技術和SMT組裝之間的主要區別，很快就會明白為什么SMT如此受到廣泛青睞：

　　采用通孔技術，元件需要連接引腳，因此它們可以連接到電路板上，這增加了它們的整體尺寸。采用SMT，元件無引線，直接安裝在電路板表面

　　SMT組件通常較便宜

　　SMT元件可以安裝在電路板的兩側，有助于節省空間

　　SMT技術通常更快，現代化的放置效率更高。

　　SMT組裝的推出使制造商能夠創造出許多僅在20年前才會出現的產品。有一天你可以在口袋里隨身攜帶一臺電腦的想法在60年代對許多工程師來說似乎是荒謬的，當時SMT的實驗開始了。但現在這就是我們生活的現實。我們欠SMT大會的許多技術進步。

　　多年來電子產品尺寸縮小的一個相關例子是硬盤驅動器。30年前，1GB的硬盤將是300平方毫米。如今，一個32GB的硬盤適合記憶棒!

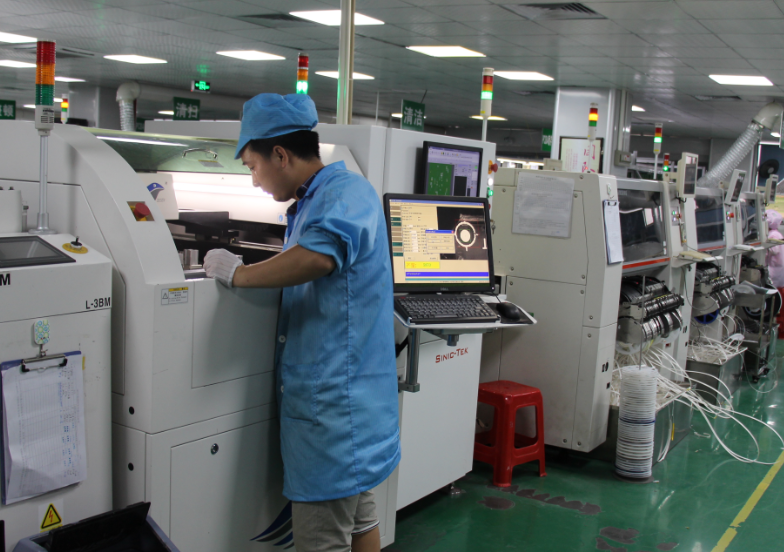

　　恒天偉業科技擁有15年的生產經驗，擁有先進的SMT設備，通過全球眾多質量認證，質量可靠，服務全球100多個國家和地區。
