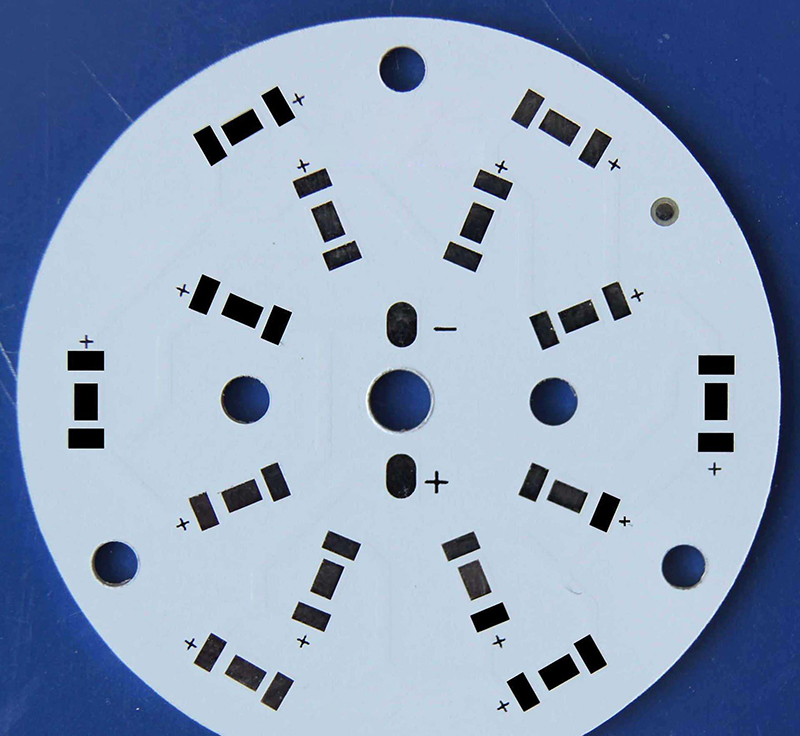

印刷電路板(PCB)可以由各種金屬制成。這些特殊的PCB被稱為金屬芯印刷電路板(MCPCBS)。金屬的選擇根據應用而變化。鋁PCB是一種流行的金屬MCPCBS，可用于許多現代應用。這些PCB采用金屬基和覆銅層壓板。這種結構使電路板成為優良的電絕緣體和熱導體。它還有助于PCB提供高性能。在這篇文章中，我們將詳細討論鋁印刷電路板是什么。此外，這篇文章還介紹了這些PCB的制造工藝，以及這些電路板的應用。

　　什么是鋁PCBs?

　　鋁印刷電路板具有為電子產品散熱的能力。鋁PCB是最常用的類型之一。它采用標準FR4層壓板和鋁芯。電路板借助其所具有的熱包層有助于有效散熱。這些印刷電路板最廣泛地用于涉及嚴格公差和高功率的應用中。

　　鋁PCB中的三層

　　與其他類型的PCB相比，鋁PCB的設計和制造不同。該印刷電路板由三個主要層組成。

　　電路層 - 鋁電路板的電路層由銅箔組成。這些銅箔可以以1至10盎司的不同重量使用。

　　隔熱層 - 電路板的隔熱層由陶瓷聚合物制成。該聚合物具有良好的耐熱性和粘彈性。它是最重要的層，有助于保護電路板免受潛在的機械和熱應力。

　　基層 - 基層由鋁合金基板制成。這些類型的PCB是通孔技術的理想選擇。由于其中存在鋁。

　　如何制造鋁PCBs?

　　在制造鋁PCB的過程中，在電路層和基層之間添加薄的電介質層。該電介質層既是電絕緣的，也是導熱的。在添加介電層之后，蝕刻電路層或銅箔。這允許您獲得所需的模式。電路板的金屬基層借助薄電介質有助于消除電路中的所有熱量。

　　鋁PCBs的應用領域是什么?

　　鋁印刷電路板是最廣泛和最常用的電路板之一?他們發現它們可用于各種各樣的應用程序，如：

　　信號信標、手術照明工具、動力傳動系統、高功率掃描儀、汽車儀表板、室內照明、電源轉換器、醫療手術室照明、景觀照明、尾燈組件

　　這是幫助您了解鋁電路板及其應用的基本信息。現在讓我們討論不同類型的鋁PCB及其優點。

　　什么是不同類型的鋁PCBs?

　　如前所述，選擇鋁電路板的類型在很大程度上取決于使用它的應用。有三種主要類型的鋁PCB如下：

　　通孔鋁PCB - 在通孔鋁電路板中，鋁是預先鉆孔的。之后，將電介質回填到孔中。

　　柔性鋁PCB - 在這些PCB中，使用柔性電介質，提供高水平的柔韌性，導熱性和電絕緣性。當這些電介質與鋁材料一起使用時，由此形成的產品是高度柔性的并且可以形成不同的形狀。這有助于消除昂貴的連接器和固定裝置。

　　混合鋁PCB - 這些類型的鋁PCB通常用于RF應用，并且已知在用于標準FR4產品時提供更好的熱性能。

　　是什么讓鋁PCBs在各種應用中如此受歡迎?

　　鋁板提供的眾多優勢使它們在各種應用中廣受歡迎。以下是一些好處：

　　重量輕 - 這是這些PCB的最大優勢之一。鋁是極輕的金屬。因此，它有助于為PCB增加額外的強度和彈性。

　　能夠散熱 - 只要電路板上的重要部件暴露在高溫下，它們就會受損。因此，為了保護它們免受這種損壞，必須使用能夠散熱的材料。鋁是一種材料，能夠?qū)崃繌陌迳系闹匾考a(chǎn)生，從而保護它們免受任何潛在的損壞。
